Escalier colimaçon acier brut
Offre établie pour Anne-Marjolaine Colson et Thibault Patte
Notre proposition
Proposition design & technique
Objet de l'offre et contexte
La présente offre porte sur la conception, la fabrication en atelier, le transport, la pose et l'assemblage par soudure sur site d'un escalier hélicoïdal métallique à fût central desservant les quatre niveaux de la maison (rez-de-jardin, rez-de-chaussée, R+1 et combles), en remplacement de l'escalier existant, conformément à l'Option 2 « serrurerie » indiquée sur la coupe AA Sud du dossier PROJET (« Création d'un escalier – Option 1 : maçonnerie – Option 2 : serrurerie »).
L'escalier constitue l'élément central de la rénovation : il est visible depuis le séjour, à travers les cloisons en tôle perforée prévues au rez-de-chaussée, et depuis l'extérieur à travers les châssis fixes de la façade Ouest aux trois niveaux. L'offre intègre donc un niveau de finition « ouvrage apparent » sur toutes les faces, y compris les sous-faces de marches.
Une variante: escalier colimaçon dans une trémie cylindrique, avec cage tubulaire plaquée (cage non métallique et hors chiffrage actuel), et un ensemble d'options permettant d'ajuster le projet aux arbitrages de la maîtrise d'œuvre.
Hypothèses géométriques retenues pour le chiffrage
Statut des cotes
Conformément au nota du DCE, les cotes des plans sont données pour permettre le chiffrage et restent à confirmer après curage. Toutes les dimensions ci-dessus seront reprises par relevé laser en deux temps (avant validation des plans d'exécution, puis après démolition de l'escalier existant). Toute variation supérieure à ± 5 cm sur le diamètre, ± 3 cm sur les hauteurs d'étage, ou toute modification du nombre de marches, donnera lieu à une mise à jour de l'offre avant lancement de fabrication.

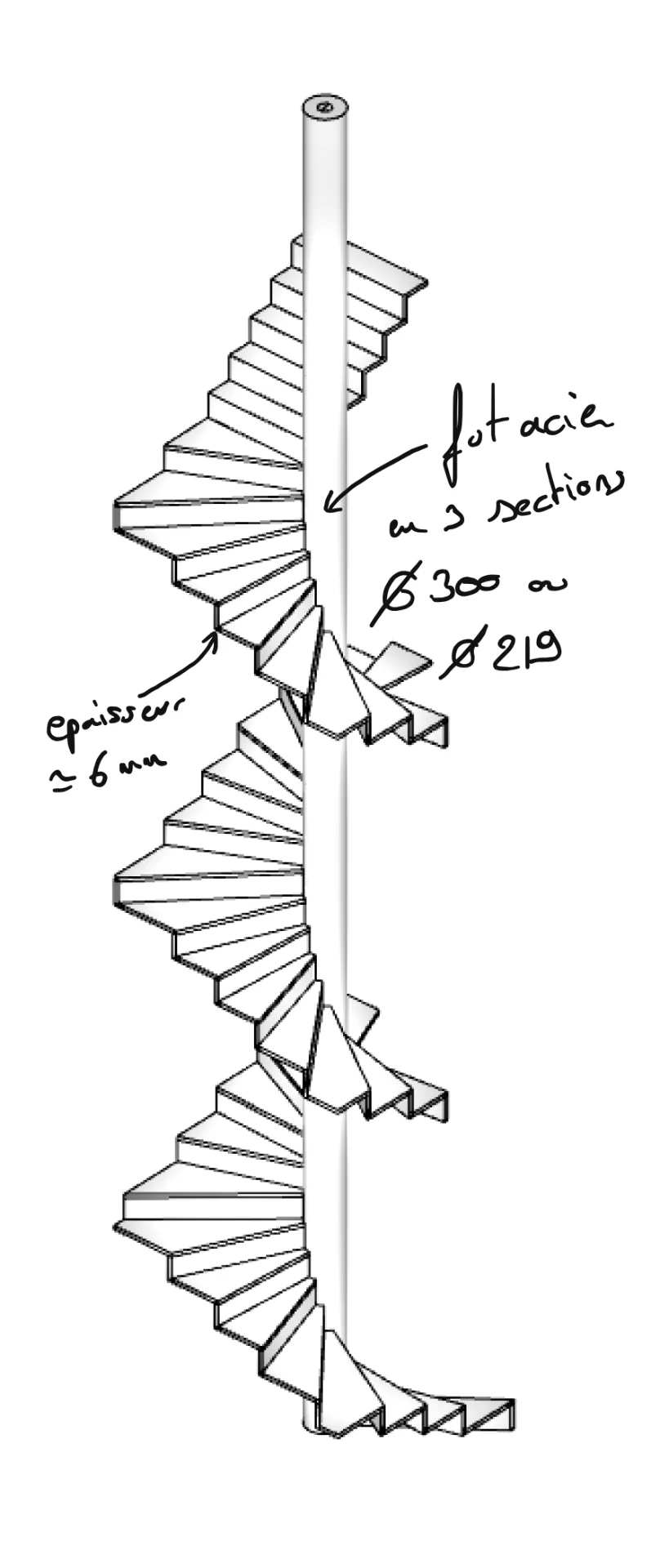

Solution de base – description et justification des choix techniques
Principe structurel : fût central porteur, marches en console
L'escalier est constitué d'un fût central en tube acier, encastré en pied sur la dalle du rez-de-jardin et maintenu latéralement à chaque plancher, sur lequel viennent se souder les marches en tôle pliée travaillant en console. Ce principe est celui dessiné par l'architecte (axonométrie : un fût unique continu du rez-de-jardin aux combles, marches rayonnantes sans limon extérieur).
Pourquoi ce choix : c'est la solution la plus légère visuellement, la plus compacte (aucun limon extérieur, l'emprise au sol se limite au diamètre des marches), et celle qui laisse passer la lumière des châssis de la façade Ouest. Elle exige en contrepartie un fût rigide (il reprend la totalité des efforts de flexion et de torsion générés par les marches chargées d'un seul côté) et des marches suffisamment raides pour éviter toute sensation de souplesse sous le pas.
Fût central
• Tube acier S235JR ou S355J2, Ø323,9 × 6 mm ou Ø273,0 x 6mm ou tôle roulée-soudée équivalente ; longueur totale ≈ 9,5 m, livrée en trois tronçons d'environ 3,2 m (un par niveau) pour permettre le passage par les ouvertures existantes et la manutention manuelle.
• Aboutage des tronçons sur site par soudure bout à bout à pleine pénétration (préparation en V, latte support interne), réalisée en position verticale, avec contrôle de rectitude au laser avant et après soudage. Une alternative par brides internes boulonnées est proposée en option : elle supprime les soudures d'aboutage sur site et facilite la finition en atelier.
• Platine de pied 500 × 500 × 20 mm (ou Ø500mm) avec goussets, fixée par 4 tiges filetées M16 scellées chimiquement dans la dalle après sondage. Si la dalle s'avère insuffisante, un massif béton sera réalisé par le lot gros œuvre (hors offre).
• Prolongement du fût au-dessus du plancher des combles pour servir de poteau d'arrivée du garde-corps de trémie.
Marches et contremarches
• Marches en tôle acier pliée épaisseur 6 mm, forme en « Z » : dessus de marche + contremarche fermée. La contremarche fermée n'est pas seulement esthétique : elle transforme la marche en profil fermé de grande inertie, ce qui limite la flèche et les vibrations en bout de console.
• Chaque marche est soudée directement sur le fut afin d'obtenir une continuité parfaite de ce dernier.
• Dessus de marche laissé en tôle brute vernis. D'autres types de finition sont disponibles en option.
• 3 marches palières d'arrivée, planes, de forme trapézoïdale, soudées sur le fût et reposant sur le nez de trémie - où boulonné à fleur de cette dernière.
Liaisons aux planchers
• À chaque plancher (RDC, R+1, combles) : collier de stabilisation en tôle 8 mm soudé au fût et fixé au chevêtre de trémie par 4 boulons M12 (platine sur bois ou sur béton selon nature du plancher). Ces colliers reprennent les efforts horizontaux et réduisent la longueur de flambement/torsion du fût.
• La marche palière est fixée au nez de trémie par cornière et boulons pour supprimer tout jeu à l'arrivée.
Assemblage sur site
Séquence prévue :
Les travaux de pose et de soudure seront réalisés après la réalisation des trémies et plot béton R-1, et avant la pose des cloisons de la cage d'escalier.
(1) implantation et scellement de la platine de pied ;
(2) mise en place du tronçon RDJ→RDC, calage de verticalité, soudure des colliers ;
(3) aboutage successif des tronçons supérieurs à travers les trémies, avec contrôle laser ;
(4) soudage des marches et contre-marches niveau par niveau depuis le bas ;
(5) pose des marches palières - dans l'ordre de pose des marches;
(6) meulage des cordons apparents, cassage des angles vifs;
(7) finitions et vernis / peinture (si peinture: réalisé en toute fin de chantier, après la pose du sol si possible).
Les soudures sur site sont réalisées au procédé MAG (135) ou TIG (141) pour les cordons apparents, avec protection des sols et des ouvrages voisins, écran antiprojection et couvertures anti feu. La maison étant en chantier (curage complet), aucune contrainte d'occupation n'est prise en compte ; si le chantier devait être partiellement habité, une plus-value de protection et de phasage serait à prévoir.
Finition
Trémies et interface gros œuvre
La coupe AA prévoit la « modification de la trémie existante ». Les trois trémies devront présenter une ouverture minimale de 2,20 × 2,20 m (ou un cercle Ø 2,20 m) centrée sur l'axe du fût, avec un chevêtre capable de reprendre une réaction horizontale de l'ordre de 5 kN et une réaction verticale de 3 kN par collier. Nous fournirons le plan de trémies coté avec l'implantation de l'axe du fût et les efforts à reprendre.

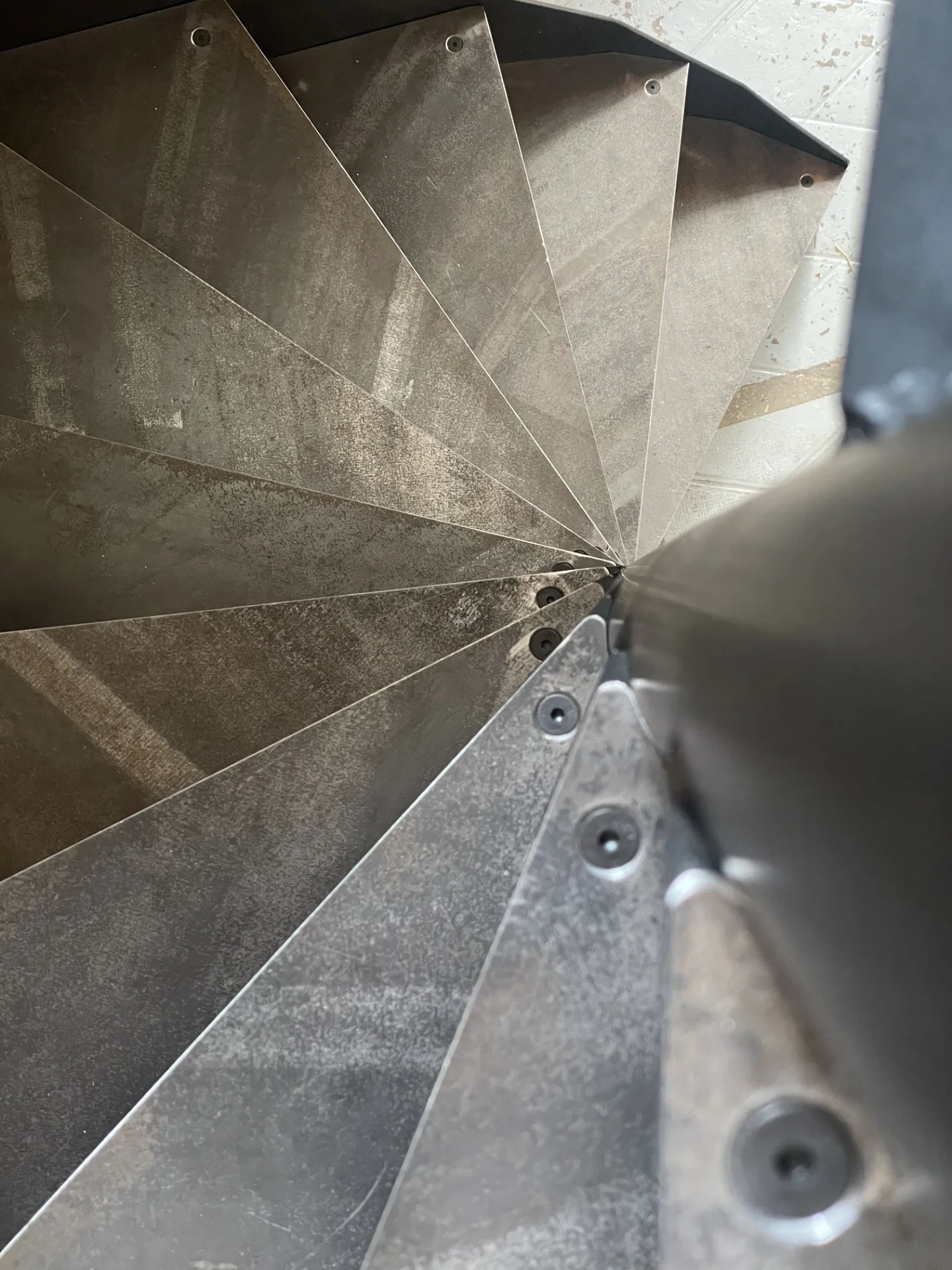

Détail des marches

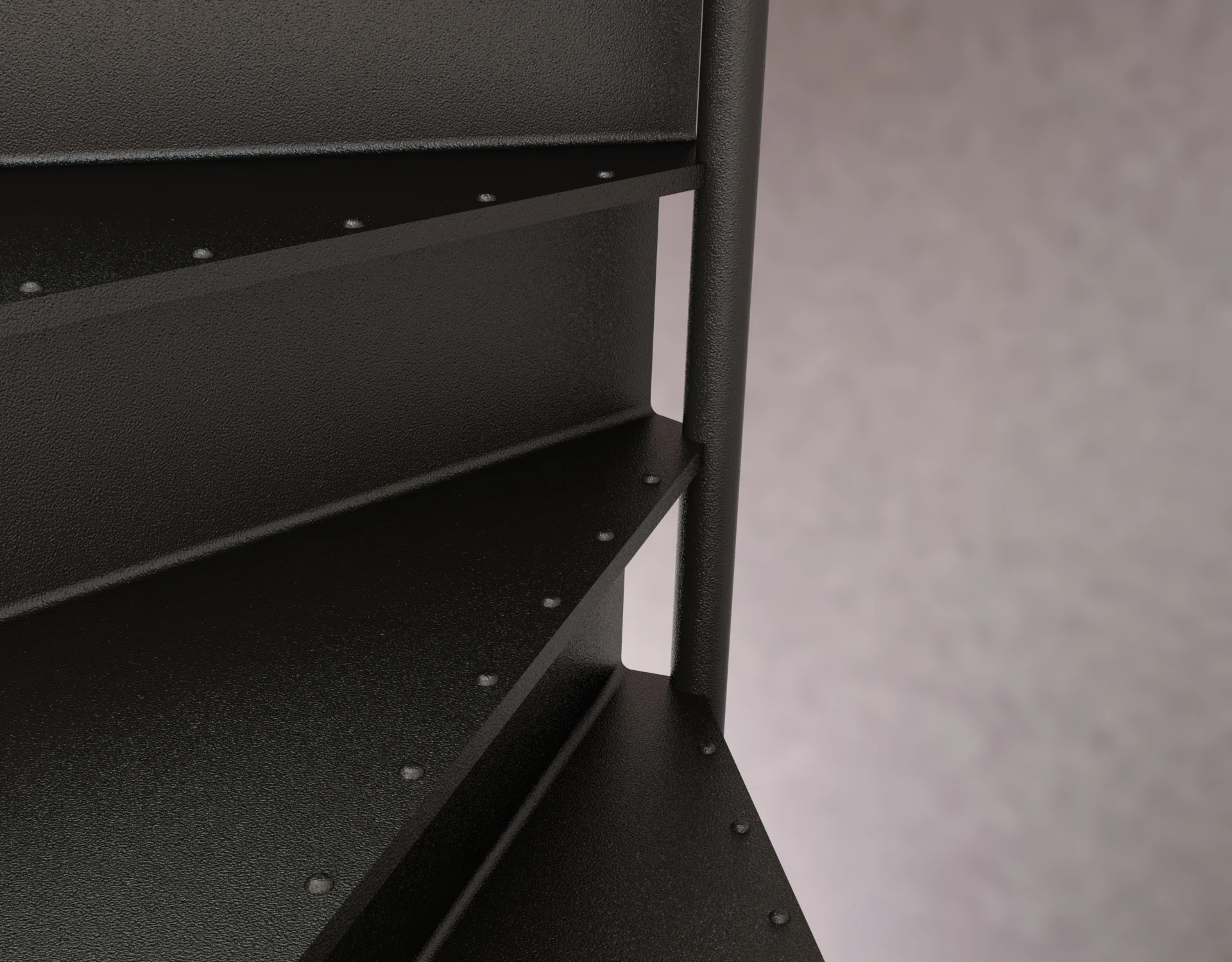

Nez de marche existant ou nul

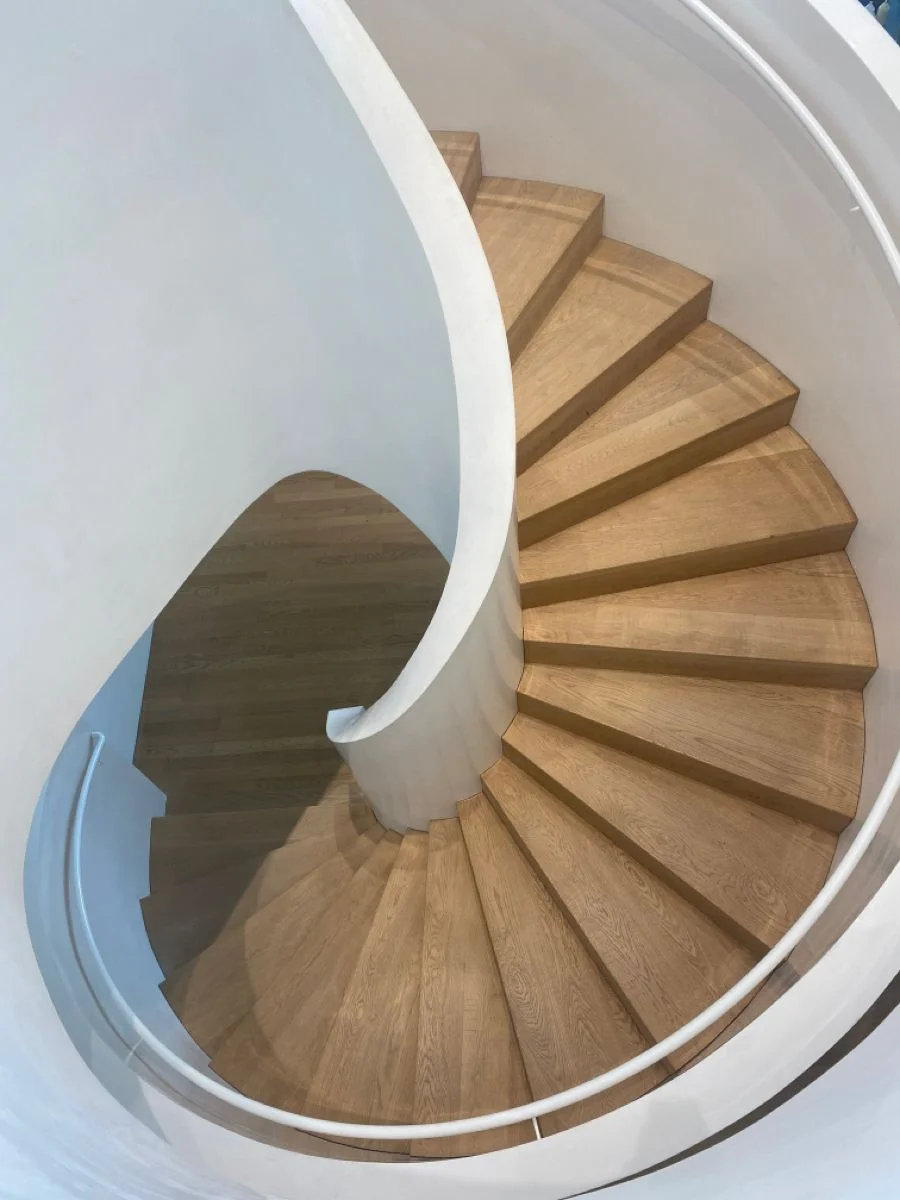

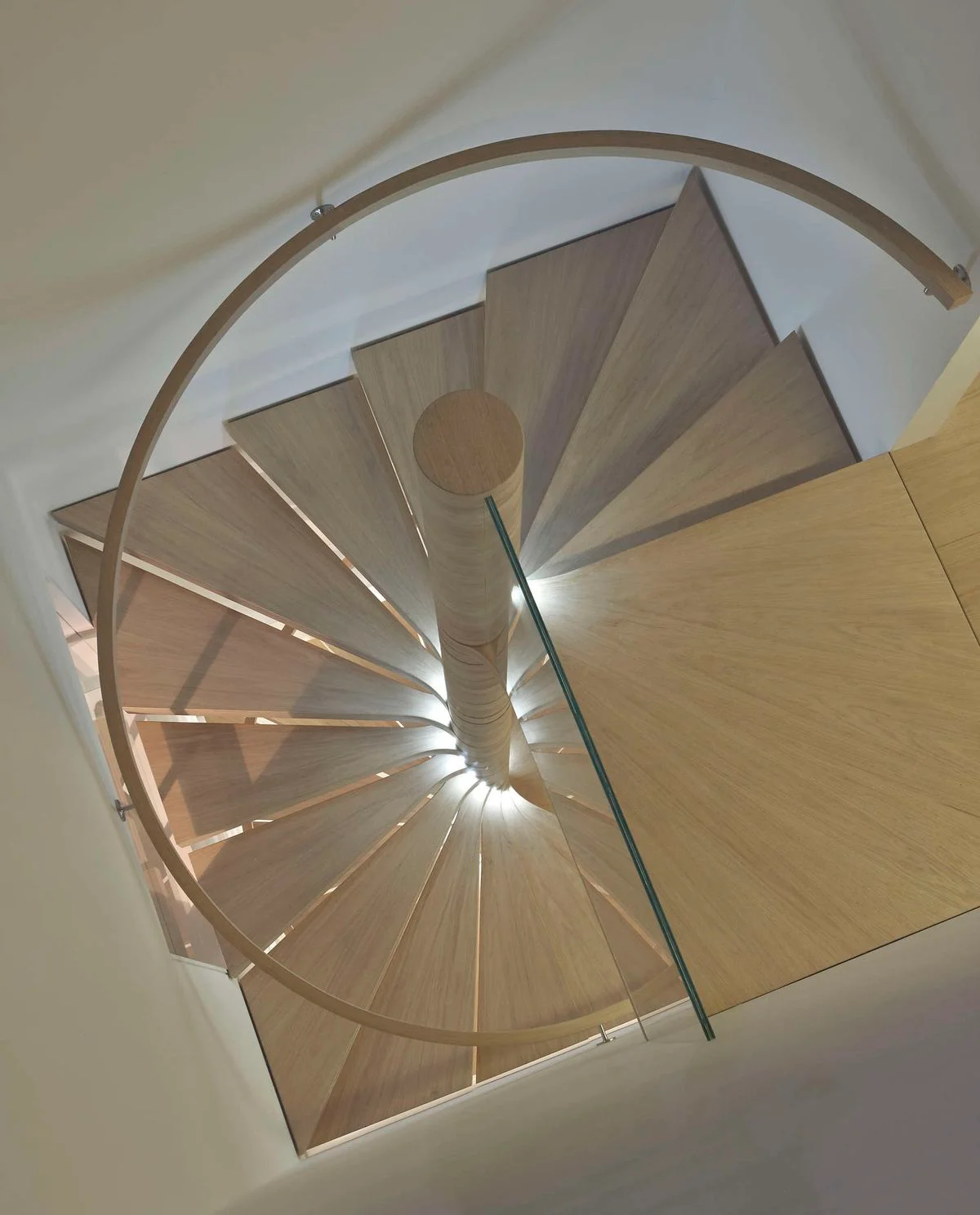

Cage ronde ou carrée
Composez votre ouvrage
Configurateur & budget
Sélectionnez vos options : le budget se met à jour en direct.
Vos remarques
Une question, une précision, une demande particulière ? Ajoutez-la ici — elle sera jointe à votre demande.
L'atelier
Atelier GRACZ — Escaliers d'exception sur mesure.
Métallerie fine
Structures acier calculées pour se passer d'appui mural.
Marches sur-mesure
Acier, chêne massif, verre feuilleté — au choix, ajustées à la main.
Garde-corps & mains courantes
Verre, câbles, barreaudage, mains courantes gainées cuir.
Patines & finitions
Thermolaquage, bronze, laiton brossé, acier verni ou patiné.

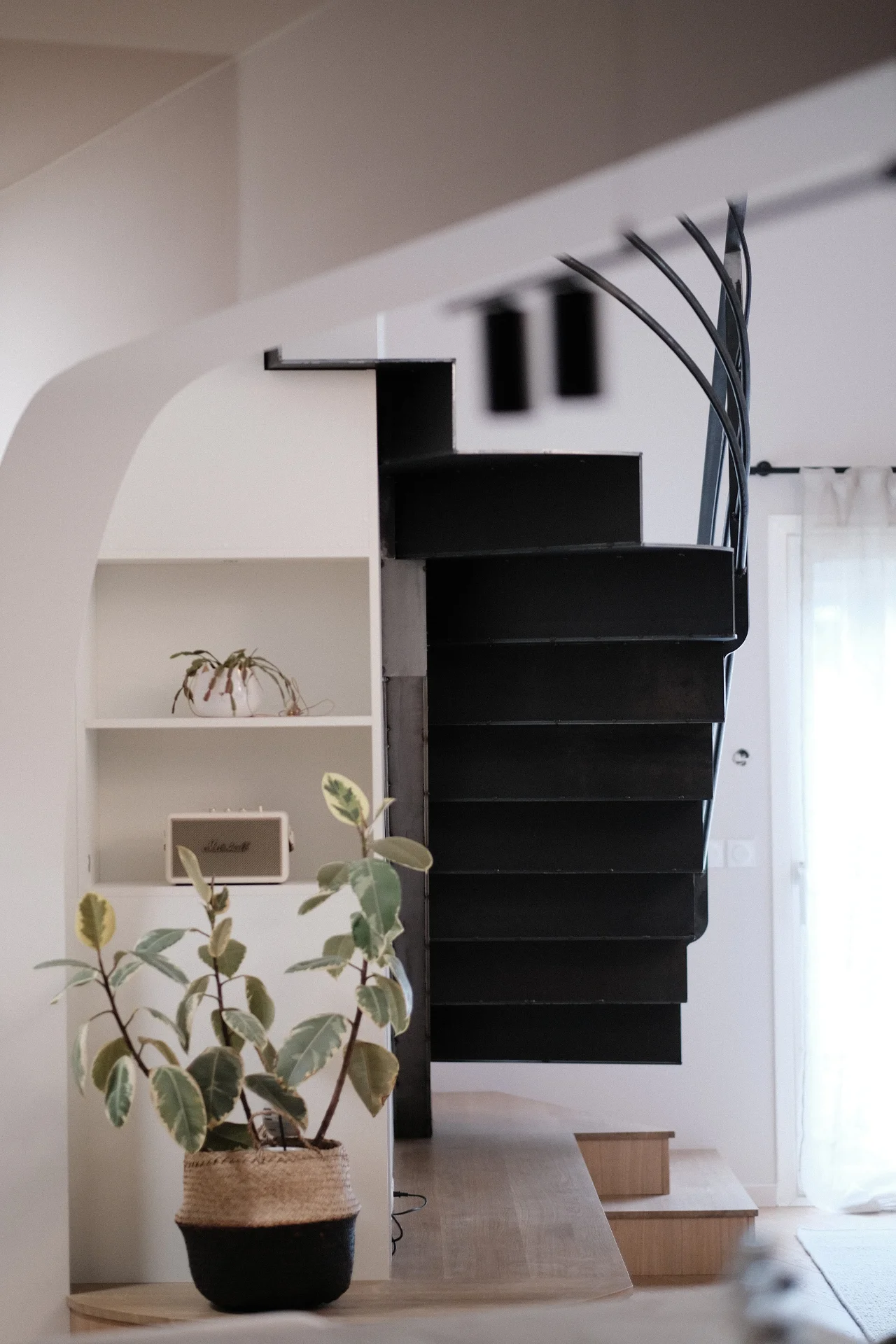

Quelques réalisations
