Escalier limons garde corps art déco
Offre établie pour Famille Spetler
Notre proposition
Proposition design & technique
Dans le cadre de la rénovation de votre premier étage au dessus de votre salon, vous souhaitez créer une trémie et installer un escalier 1/4 tournant avec palier.
La trémie sera ouverte selon les dimensions discutées au 1er juillet 2026.
L'escalier est quand à lui une pièce hors norme où le garde corps courbe au style épuré et inspiré de l'art déco fait office de limon sur la seconde volée de marche. La première volée - depuis le sol - ne comporte pas de garde corps et le style pourra être légèrement différent.
La conception et la réalisation d'un tel ouvrage demande une part de théorie et de calcul.
Dans le cas où la rigidité totale de l'élément serait écarté des calculs théorique et empêche ou entrave la bonne utilisation de l'escalier, la nouvelle solution - plus conventionnelle - serait supportée par ma société.

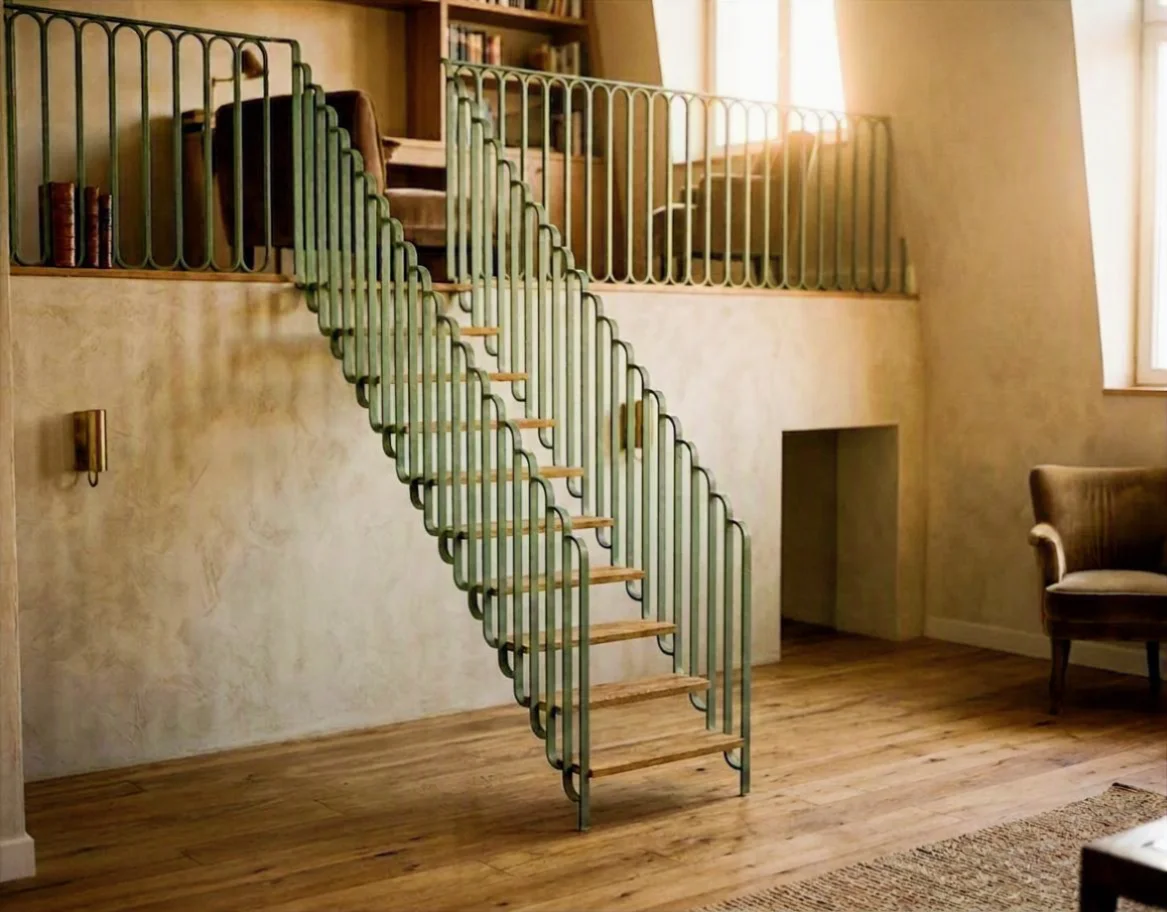

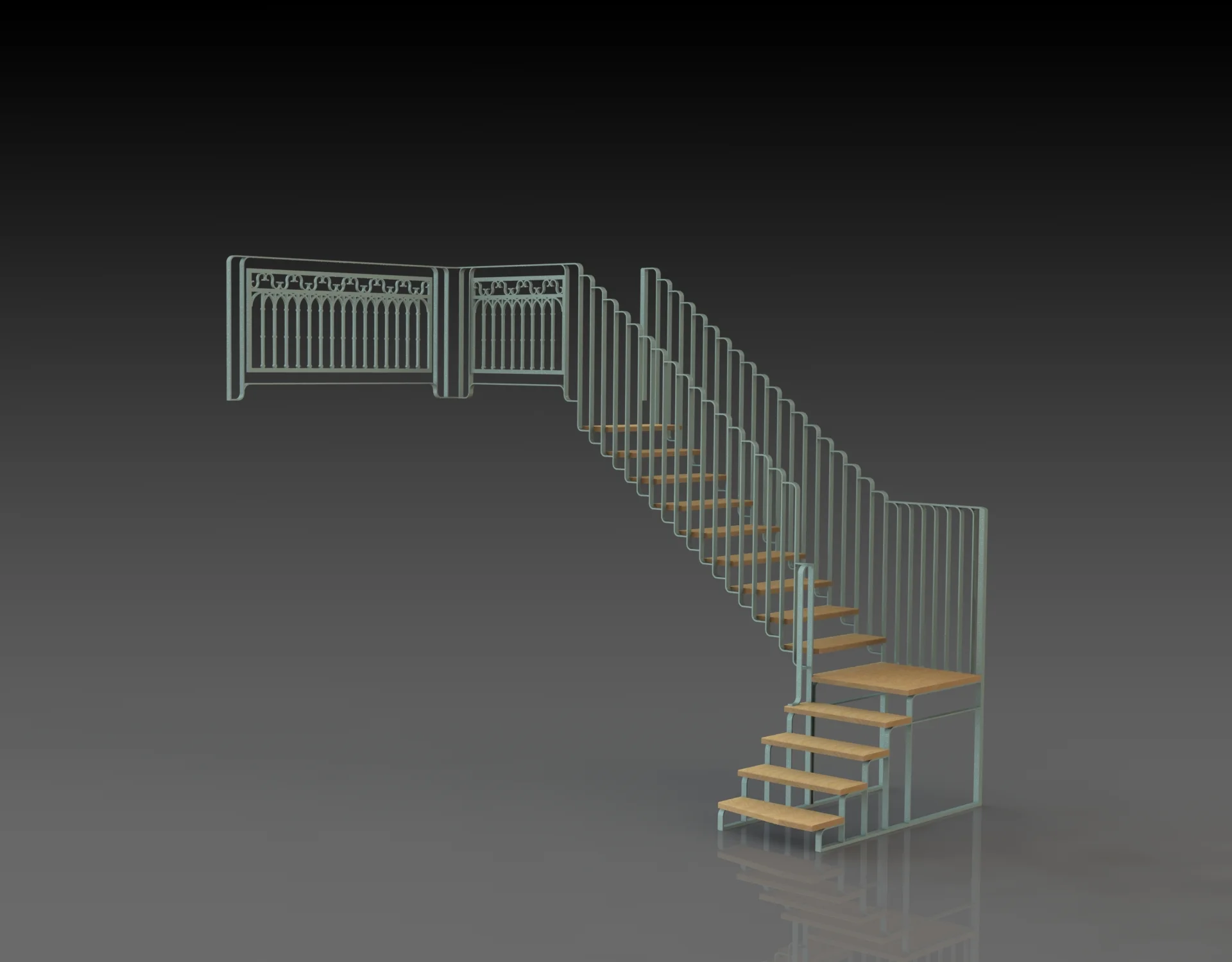

La représentation ci dessous est une épure de la réalisation finale.
Certains renforts et fixations ne sont pas représentés ici et feront l'objet de toute mon attention lors des dessins finaux.
Bien sûr le design est sujet à discussion.
La trémie sera ouverte selon les dimensions discutées au 1er juillet 2026.
L'escalier est quand à lui une pièce hors norme où le garde corps courbe au style épuré et inspiré de l'art déco fait office de limon sur la seconde volée de marche. La première volée - depuis le sol - ne comporte pas de garde corps et le style pourra être légèrement différent.
La conception et la réalisation d'un tel ouvrage demande une part de théorie et de calcul.
Dans le cas où la rigidité totale de l'élément serait écarté des calculs théorique et empêche ou entrave la bonne utilisation de l'escalier, la nouvelle solution - plus conventionnelle - serait supportée par ma société.
La représentation ci dessous est une épure de la réalisation finale.
Certains renforts et fixations ne sont pas représentés ici et feront l'objet de toute mon attention lors des dessins finaux.
Bien sûr le design est sujet à discussion.
Glissez pour pivoter · molette pour zoomer
- Quelques points de détail sur des rampes, que je vous mets par whatsapp car je ne parviens pas à coller des screenshots ici: - une remarque sur l'intégration de la partie quart tournante de la main courante en début de palier - une remarque sur le poteau du palier coté mur (possibilité de garder une section plus petite au dessus pour la rambarde, plus fine que le pilier du dessous qui porte la plateforme?)
Couleurs et matières

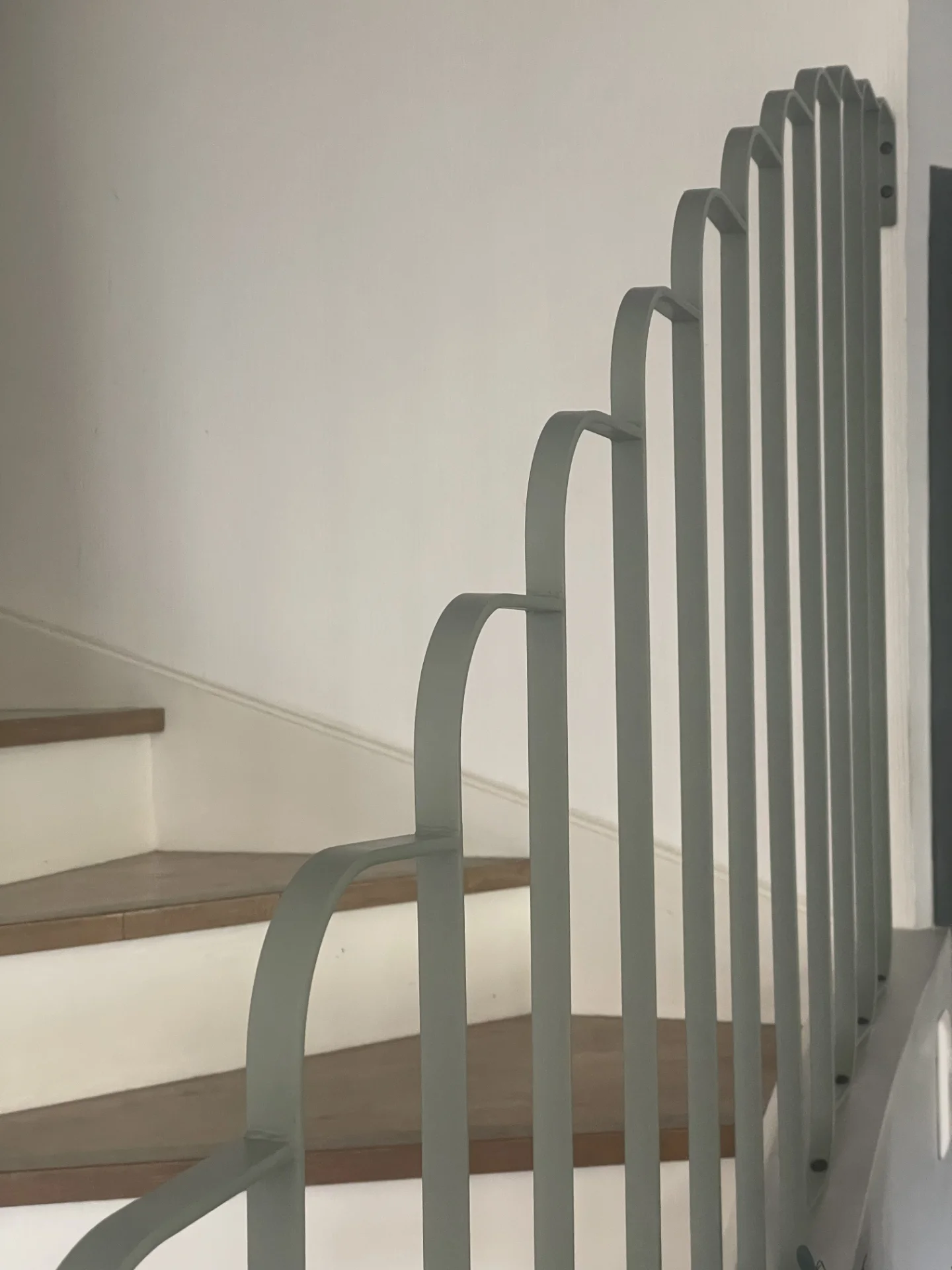

La teinte du métal serait à priori un vert d'eau. La couleur peut bien sûr être revue dès que vous le souhaitez.

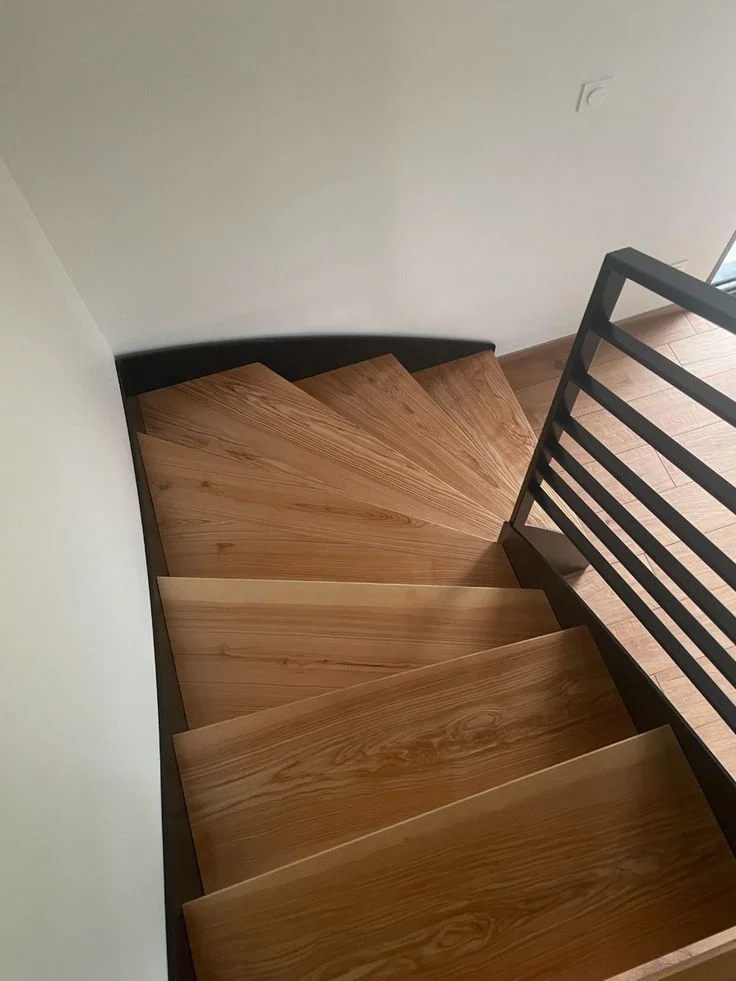

Les marches seront en chêne massif, épaisseur environ 36mm.
Les marches seront en chêne massif, épaisseur environ 36mm.
- Très bien pour les matières
Structure et calcul de charges

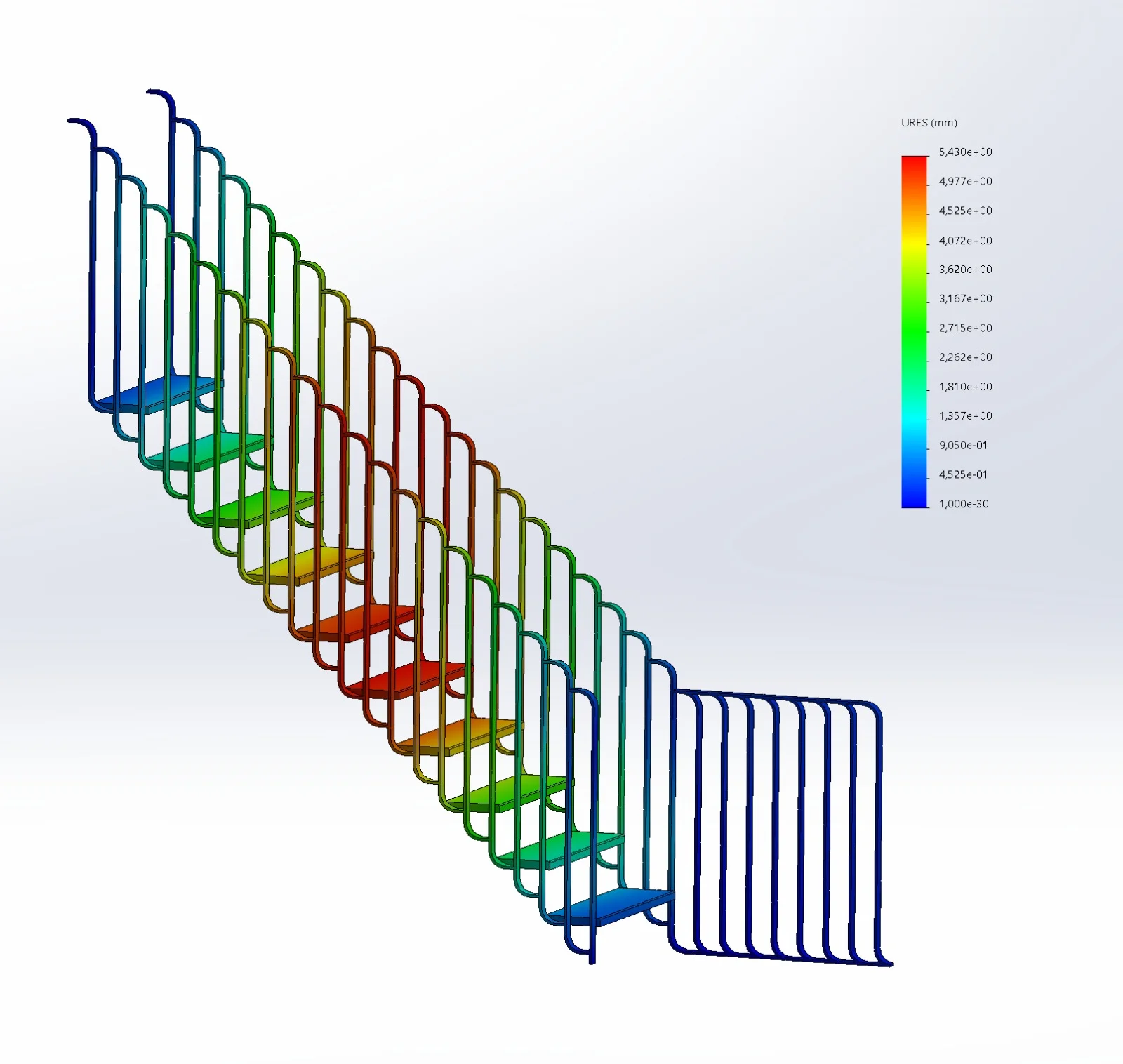

C'est ici le point le plus technique de l'ensemble. Les calculs statique donnent:
- 5,43mm de déformation verticale pour une charge de 150kg
- Garde corps section 40x10 (comme représenté ici)
Dans le cas peu probable où la théorie ne rejoindrait pas la pratique, je vous proposerais à mes frais de nouvelles solutions.

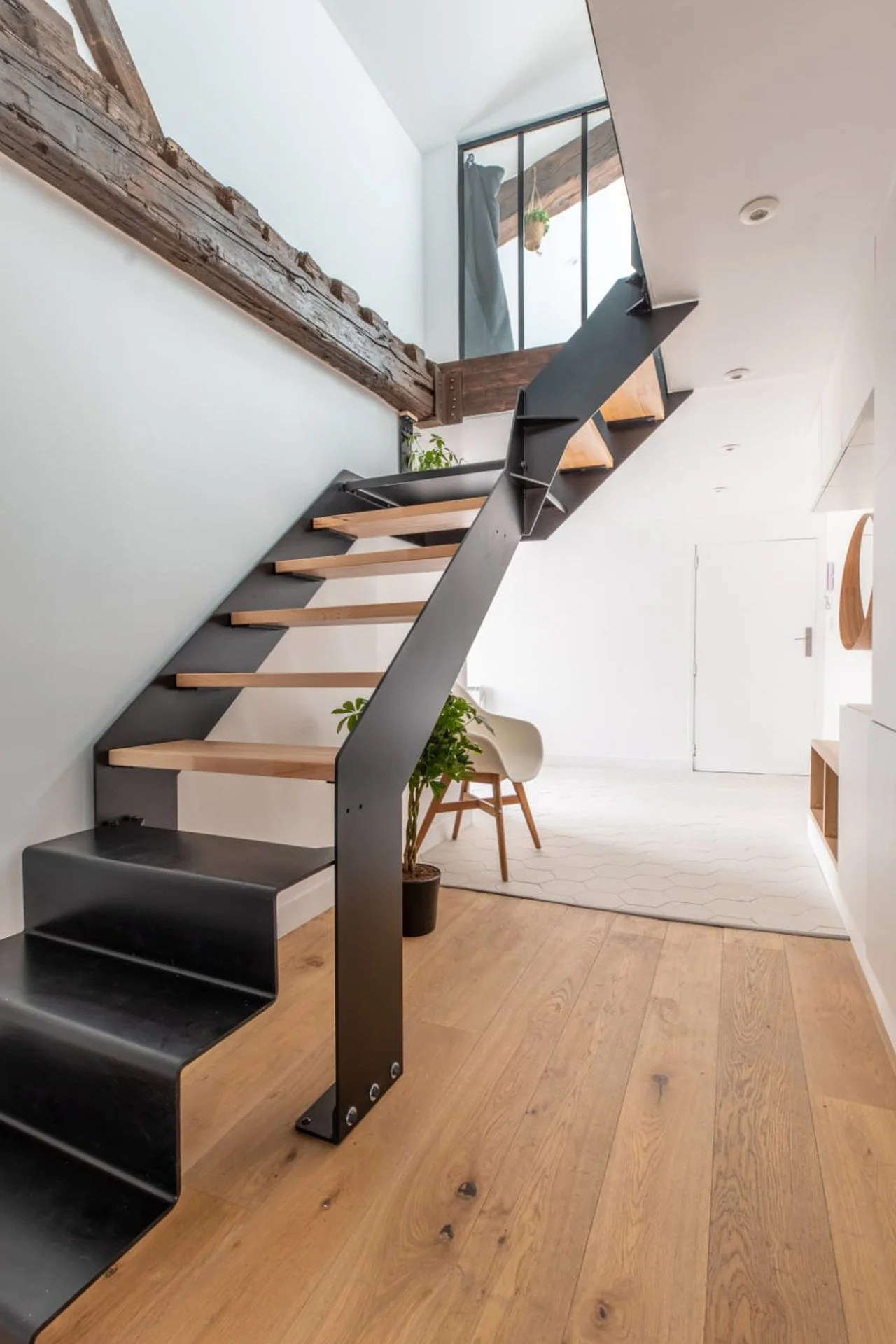

Rupture de design
Une rupture de design peut être représentée comme sur cet escalier, que j'ai réalisé fin 2023 en hyper centre de Clermont Ferrand. Nous pourrons en discuter le cas échéant, car elle n'a pas forcément à être si marquée.
Ici le bloc des 3 premières marches a été fabriqué en acier et plié d'un seul tenant. Le reste de l'escalier est plus classique; marches en lamellé collé + palier en acier, rappelant le premier bloc.
Ici le bloc des 3 premières marches a été fabriqué en acier et plié d'un seul tenant. Le reste de l'escalier est plus classique; marches en lamellé collé + palier en acier, rappelant le premier bloc.

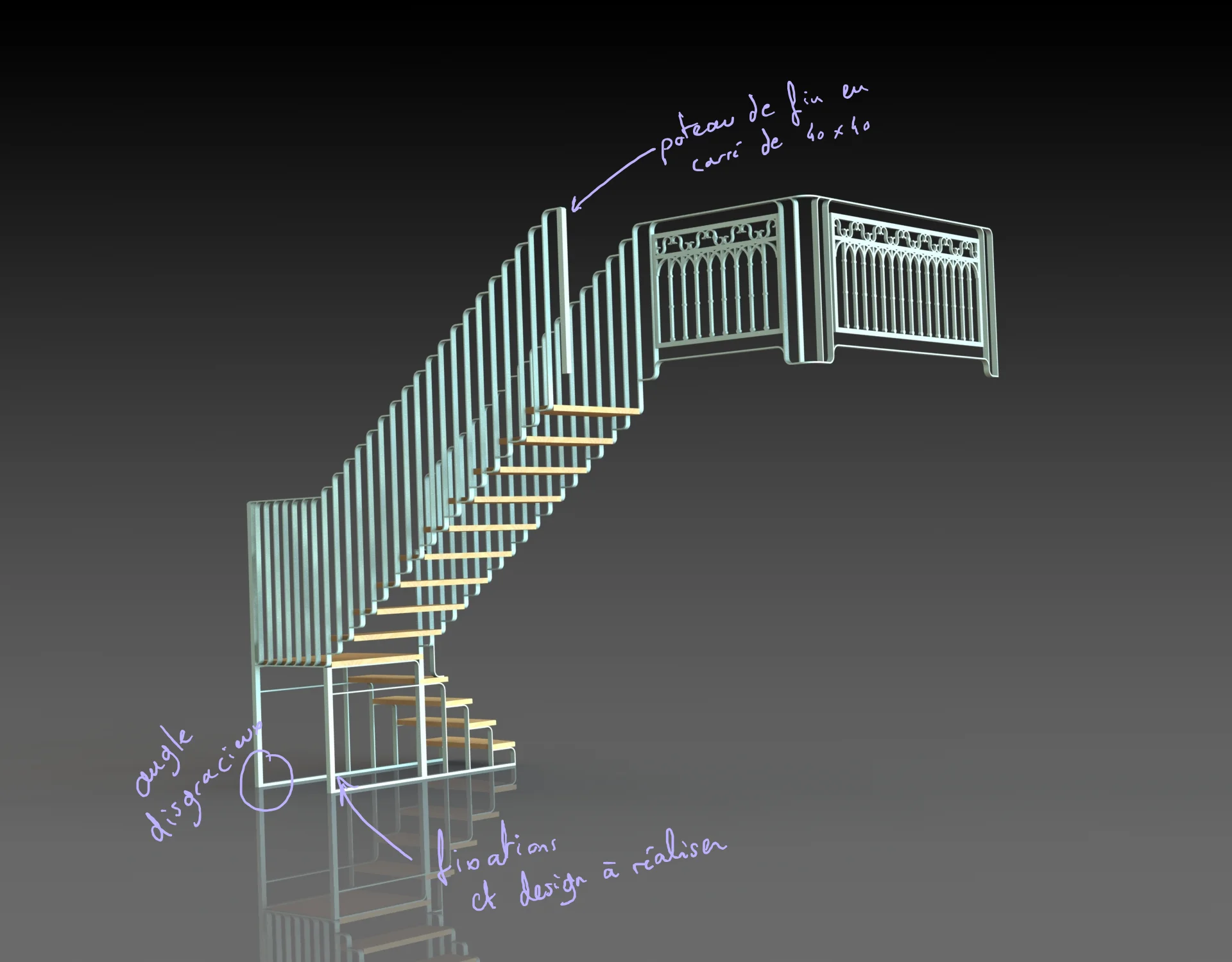

Vue générale
Les marches seront suspendues entre les deux garde corps.
Une reprise d'effort se fera sur le poteau (à raboter le long de la trémie) ainsi que sur la trémie.
Le design de certains éléments reste à travailler, je vous proposerais un rendez-vous physique lorsque j'engagerais cette étape.
Une reprise d'effort se fera sur le poteau (à raboter le long de la trémie) ainsi que sur la trémie.
Le design de certains éléments reste à travailler, je vous proposerais un rendez-vous physique lorsque j'engagerais cette étape.

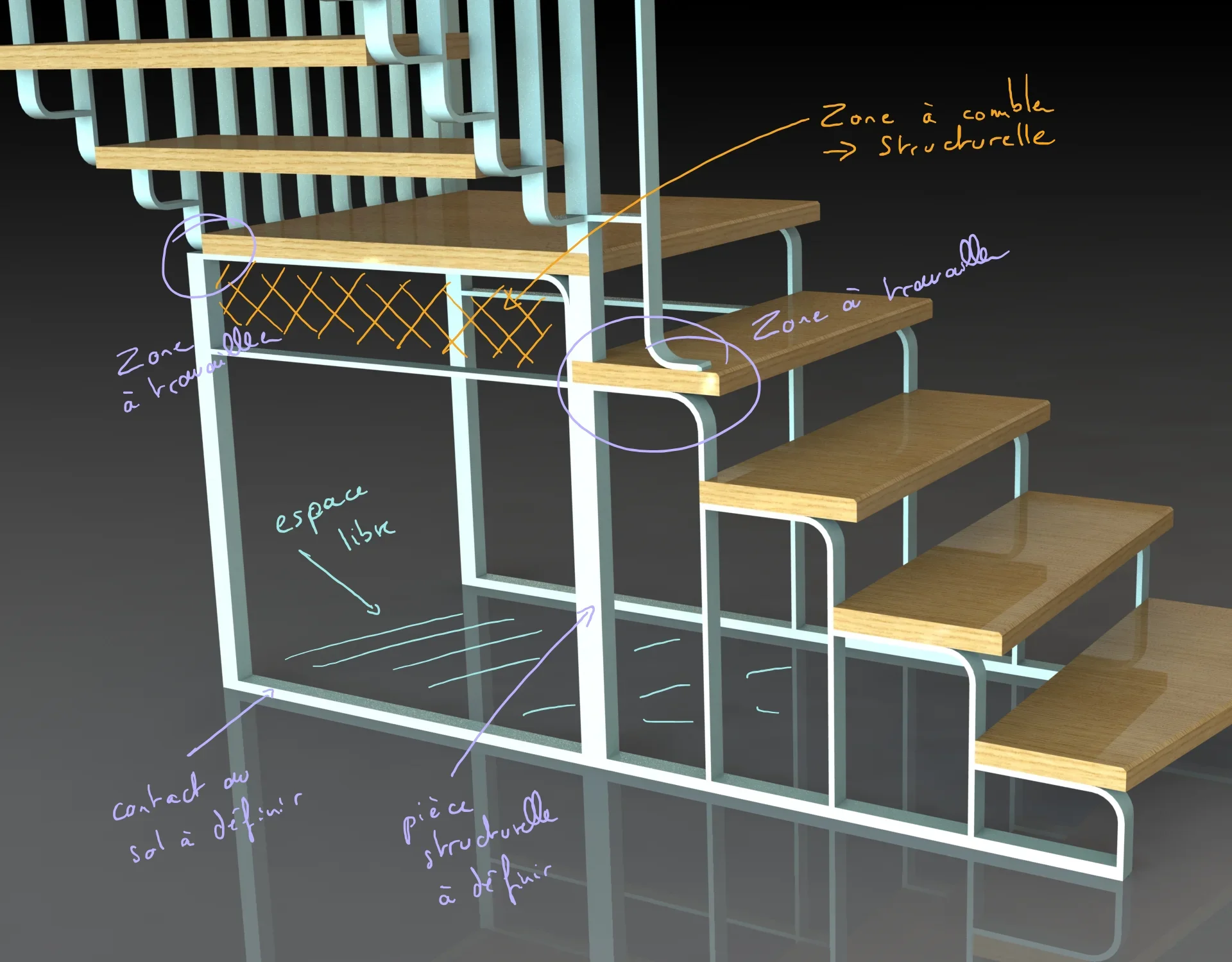

Palier et section basse
C'est aujourd'hui la zone à travailler en priorité en terme de design et de structure.
Ce n'est pas bloquant, l'appui au sol permettant un très large éventail de solutions.
Ce n'est pas bloquant, l'appui au sol permettant un très large éventail de solutions.
- Vous avez raison, tel quel c'est lma partie où nous sommes le moins convaincus, on perd le côté aérien avec les appuis de ces 4 marches au sol, et aussi avec le "rail" de contact sol. On se demande si en fait ce ne serait pas carrément mieux de cloisonner en blanc toute la partie sous la plateforme et les 4 1e marches et d'y prévoir un aménagement (du type tiroirs, étagères chênes dans des cloisons blanches...), pour créer un effet comme si toute cette 1e partie était posée sur un socle maçonné en fait
- Variante: tole pliée vert d'eau comme vous montrez ci-dessus, avec donc de fait des contremarche métal mais avec dessus des marches revêtu bois chêne. Ce qui nous laisse la latitude de faire ensuite un aménagement tiroirs ou étagères blanc / chêne en dessous par la suite (ce qui est moins facile à intégrer s'il n'y a pas les contremarches)

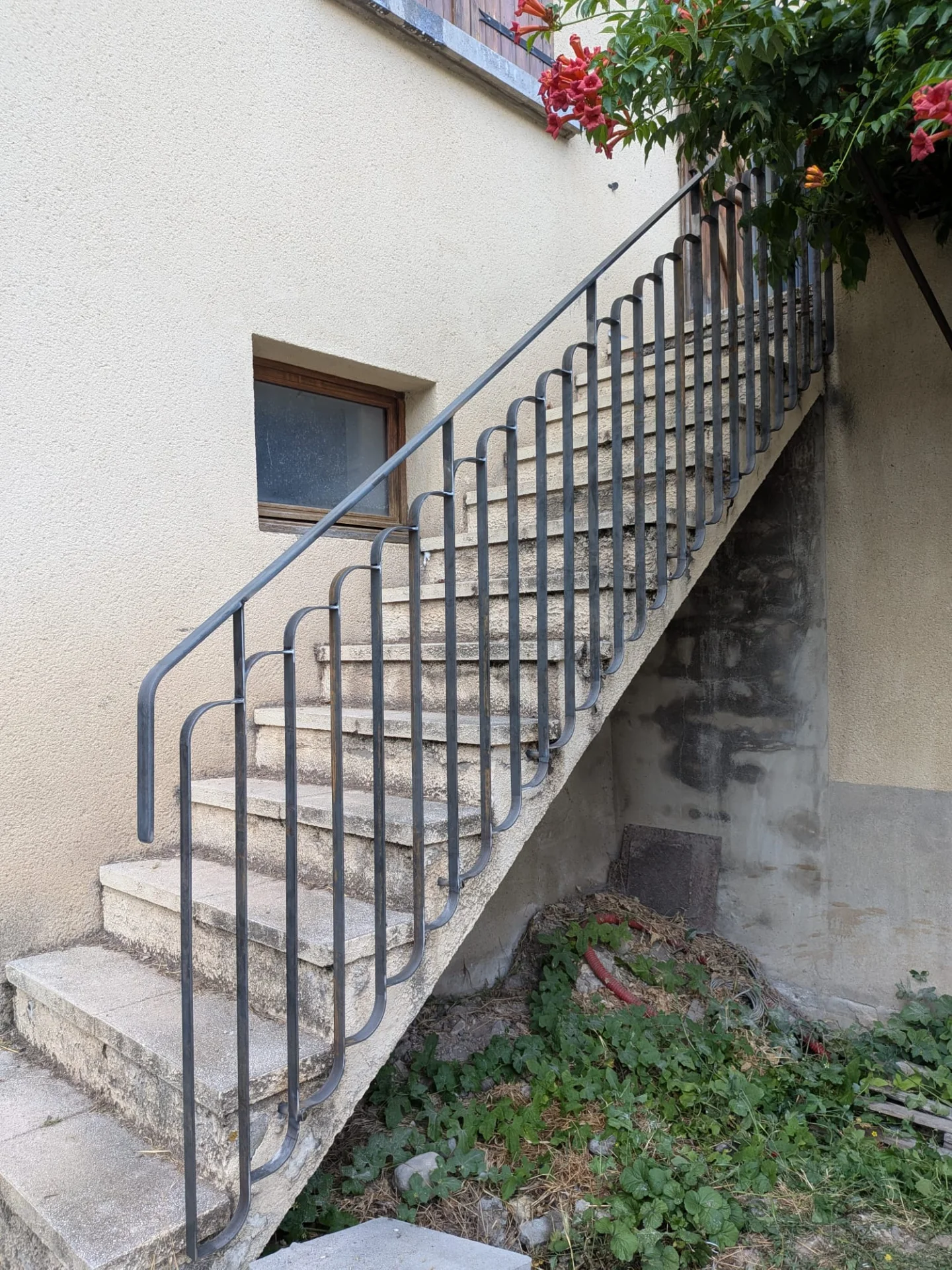

Intégration des gardes-corps existant

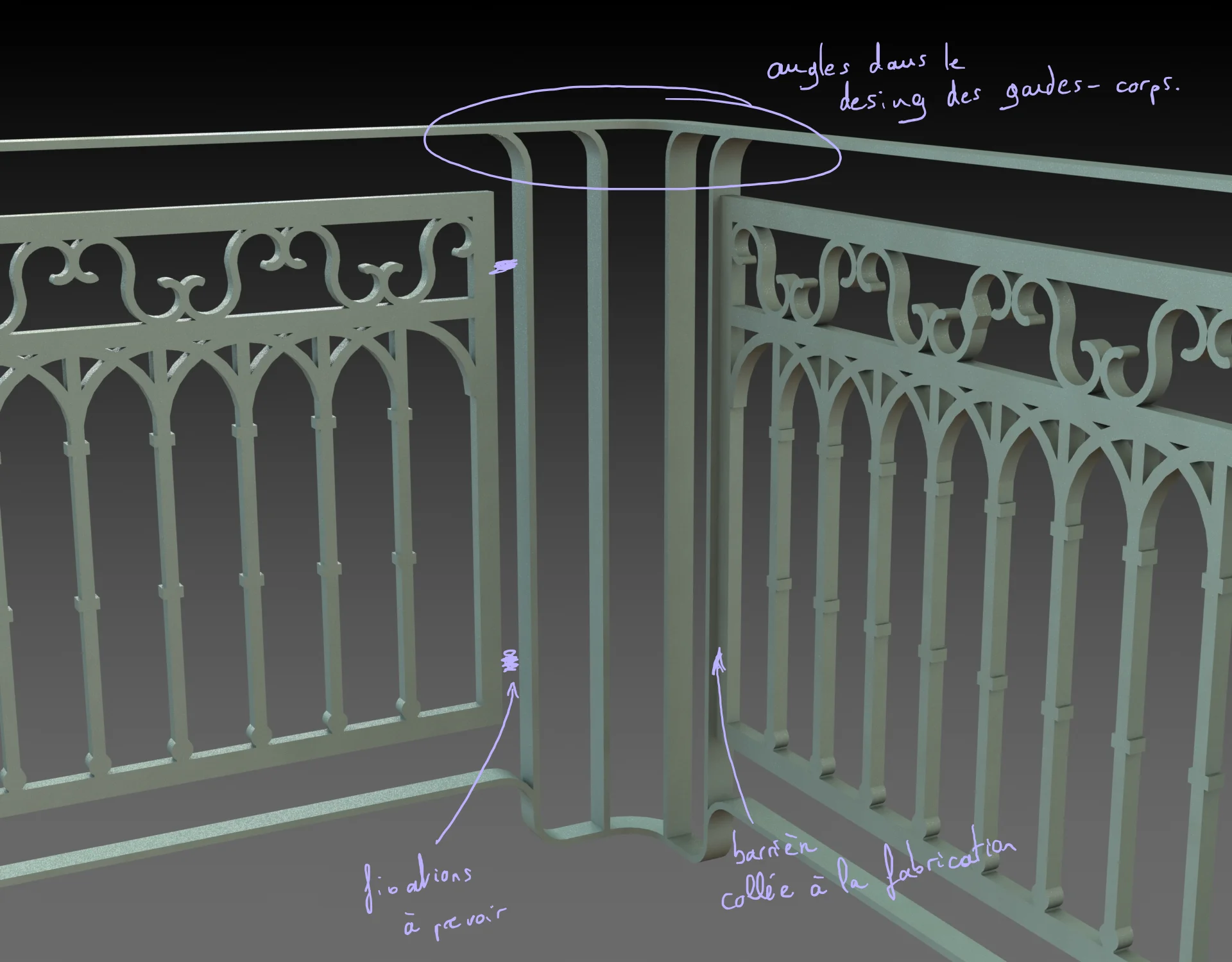

Les fixations du grand garde corps seront à créer au moment de la fabrication. Le petit garde-corps touche la structure à gauche et à droite pour plus d'harmonie.

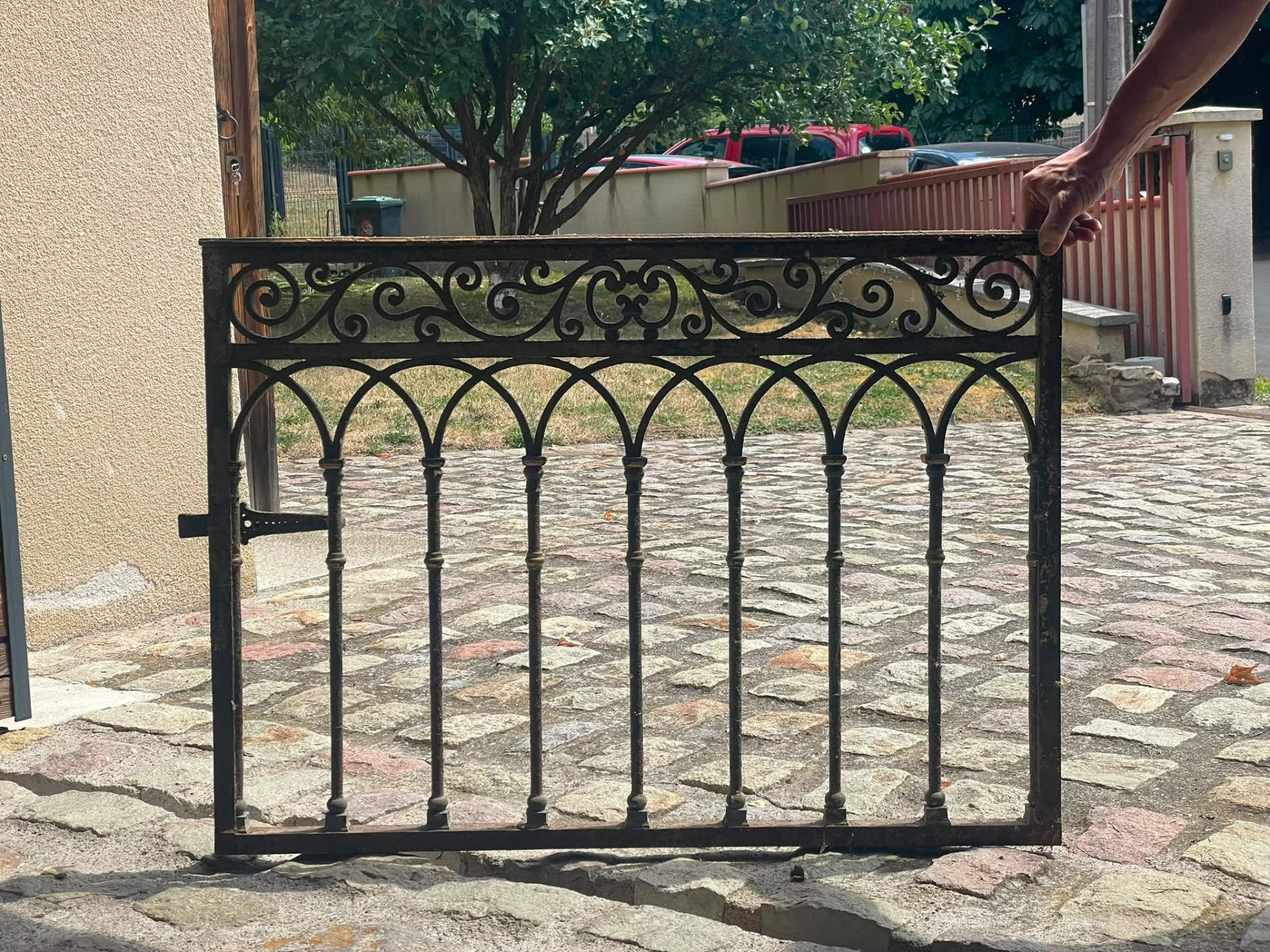

Les garde-corps de récupération semble être en acier et ne poseront pas de problème à l'intégration. Toutes les modifications nécessaires à leur bonne intégration seront prise.
Les garde-corps de récupération semble être en acier et ne poseront pas de problème à l'intégration. Toutes les modifications nécessaires à leur bonne intégration seront prise.
- Trè jolie cette ontégartion, y compris l'angle à 90° arrondi sur le visuel ci-contre, la manière dont les pieds de garde corps sont eux aussi arrondis, hyper beau, bravo !

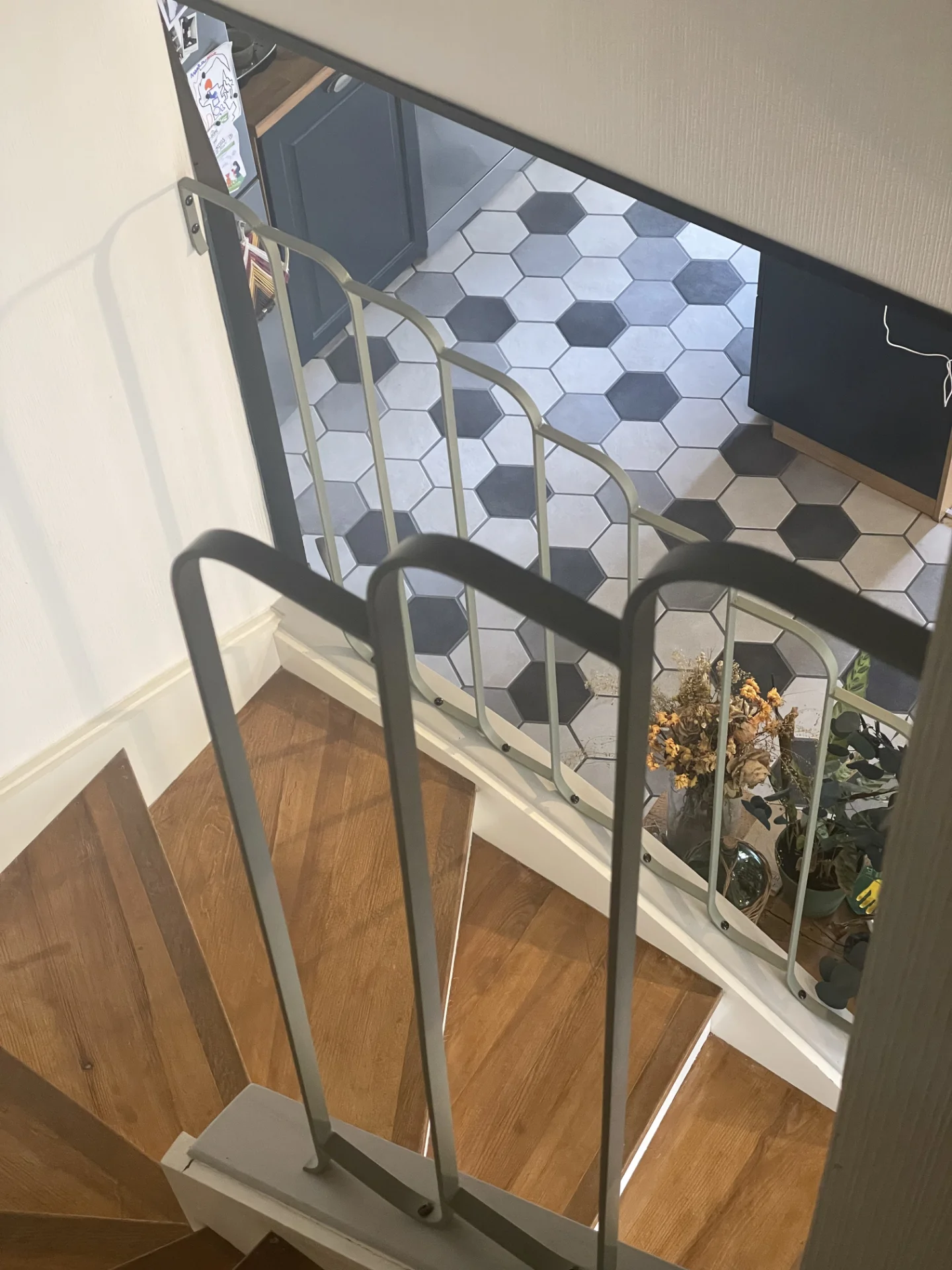

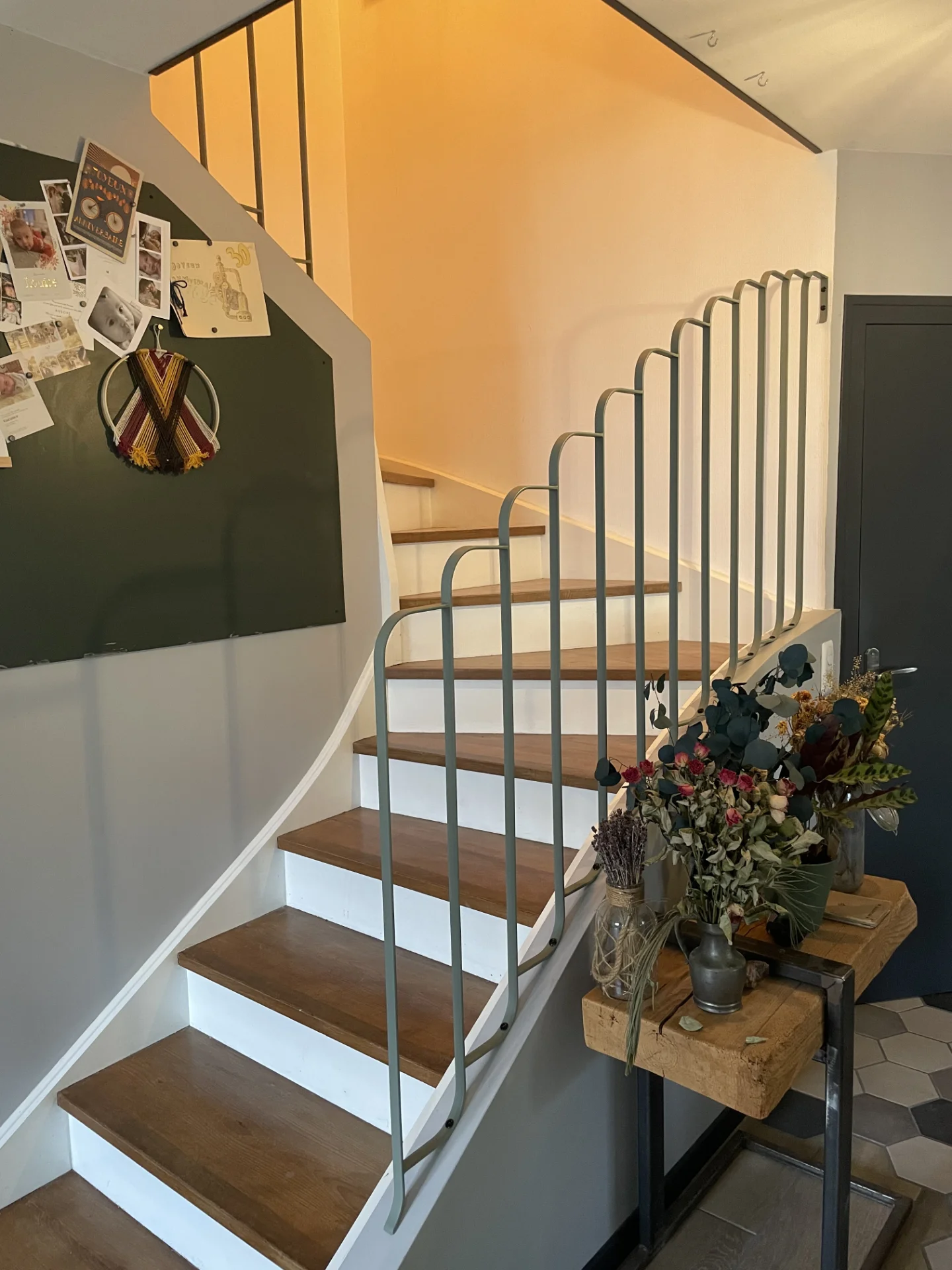

Gardes corps style art déco déjà réalisés
Glissez pour pivoter · molette pour zoomer
- Voir commentaire en whatsapp sur la possibilité de laisser 5cm de jeu (cote à débattre) entre la mains courante de droite en montant et la partie (poteau + poutre porteuse du plancher)
- A moins qu'un jeu de ce style soit déjà prévu ? (je ne suis pas sûr en voyant le visuel ci-dessus)
Prestation globale:
- La prise de côte 3D (scan + reprise laser)
- La conception spécifique
- Le partage des conception 3D et rendus 3D réalistes avant fabrication
- Le suivi photo de la fabrication
- La pose sur site, incluant protection et nettoyage
La présente offre vous permet de vous projeter dans les grandes ligne de votre fabrication.
Les propositions ne sont pas figées et je vous invite à commenter les différentes sections au besoin d'informations supplémentaires ou de modifications.
Si vous me faites confiance pour votre projet, cette page tiendra lieu de blog, lieu de décision et d'avancement de votre projet, et sera alimentée à chaque nouvel élément de votre projet.
N'hésitez pas à commenter ou à revenir vers moi par téléphone ou par whatsapp.
Au plaisir de travailler pour vous,
Maxence.
Les propositions ne sont pas figées et je vous invite à commenter les différentes sections au besoin d'informations supplémentaires ou de modifications.
Si vous me faites confiance pour votre projet, cette page tiendra lieu de blog, lieu de décision et d'avancement de votre projet, et sera alimentée à chaque nouvel élément de votre projet.
N'hésitez pas à commenter ou à revenir vers moi par téléphone ou par whatsapp.
Au plaisir de travailler pour vous,
Maxence.
